Analoges Sicherheits-Eingabemodul AI581-S

Dies ist die Web-Ausgabe der Originalfassung des ‎⮫ AC500-S Sicherheitshandbuchs, Version 1.3.2. Diese Web-Ausgabe dient lediglich zur schnellen Orientierung. Für die Einhaltung der Anforderungen in Bezug auf Anwendungen der funktionalen Sicherheit muss das Original-Sicherheitshandbuch verwendet werden.

Elemente des Moduls

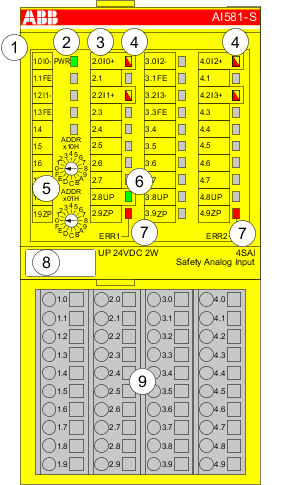

Abb. 478: Analoges Sicherheits-Eingabemodul AI581-S, eingesteckt in Klemmenblock TU582-S
03.05.054_AI581-S elements

1

I/O-Bus

2

System-LED

3

Zuordnung Klemmennummer – Signalname

4

4 gelb/rote LEDs Signalstatus I0 … I1/I2 … I3

5

2 Drehschalter für PROFIsafe-Adresse

6

Grüne LED für Prozessspannung UP

7

Rote LEDs zur Anzeige von Modulfehlern

8

Beschriftungsschild (TA525)

9

E/A-Klemmenblock (TU582-S)

  • Verwendungszweck
  • Funktionalität
  • Montage, Abmessungen und elektrischer Anschluss
  • Interner Datenaustausch
  • Konfiguration der Ein- und Ausgänge
  • Parametrierung
  • Anschlussbeispiele AI581-S
  • LED-Statusanzeige
  • Technische Daten
  • Bestelldaten
