AI523 - Analoges Eingangsmoduldl-permalink__symbolPermanentlink

  • 16 konfigurierbare Analogeingänge (I0 ... I15) in 2 Gruppen (1,0 ... 2,7 und 3,0 ... 4.7)

    Auflösung 12 Bit einschließlich Vorzeichen

  • Modulweise galvanisch getrennt

  • XC-Version für den Einsatz unter extremen Umgebungsbedingungen erhältlich

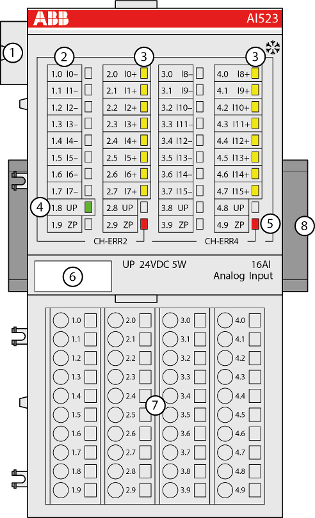

AI523-01

1

I/O-Bus

2

Zuordnung Klemmennummer - Signalname

3

16 gelbe LED zur Anzeige der Signalzustände an den Analogeingängen (I0 - I15)

4

1 grüne LED zur Statusanzeige der Prozess-Versorgungsspannung UP

5

2 rote LED zur Anzeige von Fehlern

6

Beschriftungsschild

7

Terminal Unit

8

Hutschiene

Snowflake, 1_4

Zeichen für XC-Version

  • Verwendungszweck
  • Funktion
  • Anschlüsse
  • Interner Datenaustausch
  • Konfiguration der Ein- und Ausgänge
  • Parametrierung
  • Diagnose
  • Status-LEDs
  • Messbereiche
  • Technische Daten
  • Abmessungen
  • Bestelldaten
