AI564 - Analoges Eingangsmoduldl-permalink__symbolPermanentlink

  • 8 konfigurierbare Thermoelemente (TC) / -80 mV ... +80 mV Eingänge (I0 ... I7) in 1 Gruppe

  • Auflösung: 16 Bits einschließlich Vorzeichen

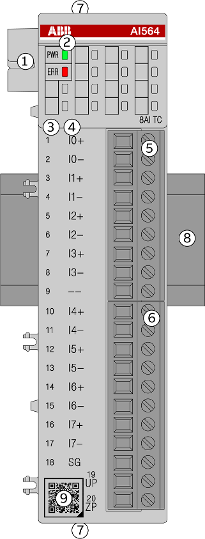

ILL_2025_AI564_Product Fig

1

I/O-Bus

2

1 grüne LED zur Anzeige der Spannungsversorgung, 1 rote LED zur Anzeige von Fehlern

3

Terminal-Nummer

4

Zuordnung der Signalnamen

5

Klemmleiste für Eingangssignale (9-polig)

6

Klemmleiste für Eingangssignale (11-polig)

7

2 Löcher für die Wandbefestigung mit Schrauben

8

Hutschiene

9

QR-Code für Datenblatt
