AX522 - Analoges Eingangs-/Ausgangsmoduldl-permalink__symbolPermanentlink

  • 8 konfigurierbare Analogeingänge (I0 ... I7) in 1 Gruppe (1.0 ... 2.7)

    Auflösung 12 Bit einschließlich Vorzeichen

  • 8 konfigurierbare Analogausgänge (O0 ... O7) in 1 Gruppe (3.0 ... 4.7)

    Auflösung 12 Bit einschließlich Vorzeichen

  • Modulweise galvanisch getrennt

  • XC-Version für den Einsatz unter extremen Umgebungsbedingungen erhältlich

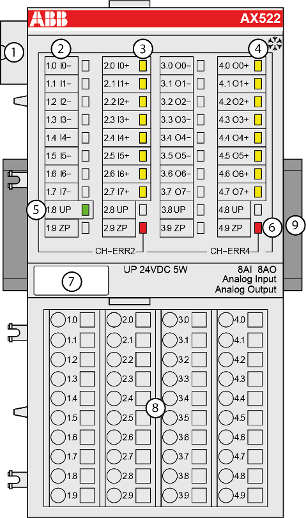

AX522-01

1

I/O-Bus

2

Zuordnung Klemmennummer - Signalname

3

8 gelbe LED zur Anzeige der Signalzustände an den Analogeingängen (I0 - I7)

4

8 gelbe LED zur Anzeige der Signalzustände an den Analogausgängen (O0 - O7)

5

1 grüne LED zur Statusanzeige der Prozess-Versorgungsspannung UP

6

2 rote LED zur Anzeige von Fehlern

7

Beschriftungsschild

8

Terminal Unit

9

Hutschiene

Snowflake, 1_4

Zeichen für XC-Version

  • Verwendungszweck
  • Funktion
  • Anschlüsse
  • Interner Datenaustausch
  • Konfiguration der Ein- und Ausgänge
  • Parametrierung
  • Diagnose
  • Status-LEDs
  • Messbereiche
  • Technische Daten
  • Abmessungen
  • Bestelldaten
