4 analoge Eingänge, 2 analoge Ausgänge, 8 digitale Eingänge, 8 digitale Ausgänge
-
Auflösung 12 Bit einschließlich Vorzeichen
-
Modulweise galvanisch getrennt
-
Fast counter(schneller Zähler)
-
XC-Version für den Einsatz unter extremen Umgebungsbedingungen erhältlich

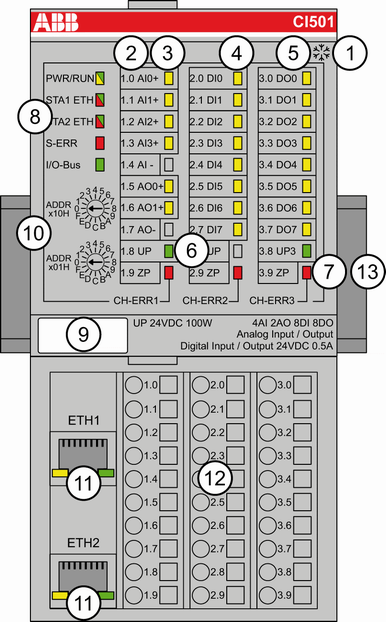

1
I/O-Bus
2
Zuordnung Klemmennummer - Signalname
3
6 gelbe LED zur Anzeige der Signalzustände an den Analogeingängen/-ausgängen (AI0 - AI3, AO0 - AO1)
4
8 gelbe LED zur Anzeige der Signalzustände an den Digitaleingängen (DI0 - DI7)
5
8 gelbe LED zur Anzeige der Signalzustände an den Digitalausgängen (DO0 - DO7)
6
2 grüne LED zur Anzeige der Prozess-Versorgungsspannung UP und UP3
7
3 rote LED zur Anzeige von Fehlern (CH-ERR1, CH-ERR2, CH-ERR3)
8
5 System-LED: PWR/RUN, STA1 ETH, STA2 ETH, S-ERR, E/A-Bus
9
Beschriftungsschild
10
2 Drehschalter zum Einstellen der E/A-Gerätekennung
11
Ethernet-Schnittstellen (ETH1, ETH2) an der Terminal Unit
12
Terminal Unit
13
Hutschiene
Zeichen für XC-Version
-
Verwendungszweck
-
Funktion
-
Anschlüsse
-
Interner Datenaustausch
-
Adressierung
-
Konfiguration der Ein- und Ausgänge
-
Parametrierung
-
Diagnose
-
Status-LEDs
-
Messbereiche
-
Technische Daten
-
Abmessungen
-
Bestelldaten
