CI512-ETHCATdl-permalink__symbolPermanentlink

  • 8 digitale Eingänge 24 V DC

  • 8 digitale Ausgänge 24 V DC, max. 0,5 A

  • 8 konfigurierbare digitale Ein- und Ausgänge 24 V DC, 0,5 A max.

  • Nockenschaltwerk-Funktionalität (siehe auch Erweiterte Nockenschaltwerk-Bibliothek)

  • Erweiterte Nockenschalterfunktionalität *)

    (siehe auch Erweiterte Nockenschaltwerk-Bibliothek)

  • Modulweise galvanisch getrennt

  • Erweiterungsmöglichkeit mit bis zu 10 S500-E/A-Modulen *)

*) Gilt für Geräteindex C0 und höher.

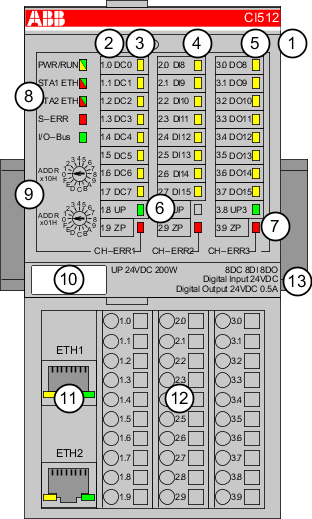

CI512-02

1

I/O-Bus

2

Zuordnung Klemmennummer - Signalname

3

8 gelbe LED zur Anzeige der Signalzustände der konfigurierbaren Digitaleingänge/-ausgänge (DC0 - DC7)

4

8 gelbe LED zur Anzeige der Signalzustände an den Digitaleingängen (DI0 - DI7)

5

8 gelbe LED zur Anzeige der Signalzustände an den Digitalausgängen (DO0 - DO7)

6

2 grüne LED zur Statusanzeige der Versorgungsspannung UP und UP3

7

3 rote LED zur Anzeige von Fehlern (CH-ERR1, CH-ERR2, CH-ERR3)

8

5 System-LED: PWR/RUN, NET, DC, S-ERR, I/O-Bus

9

2 Drehschalter (für zukünftige Erweiterungen)

10

Beschriftungsschild

11

Ethernet-Schnittstellen (ETH1, ETH2) an der Terminal Unit

12

Terminal Unit

13

Hutschiene

  • Verwendungszweck
  • Funktionsweise
  • Verbindungen
  • Belegung der Ports Ethernet
  • Interner Datenaustausch
  • Adressierung
  • E/A-Konfiguration
  • Parametrisierung
  • Diagnose
  • Status-LEDs
  • Technische Daten
  • Abmessungen
  • Bestelldaten
