CI581-CNdl-permalink__symbolPermanentlink

  • 4 analoge Eingänge (Auflösung 12 Bit inklusive Vorzeichen)

  • 2 analoge Ausgänge (Auflösung 12 Bit inklusive Vorzeichen)

  • 8 digitale Eingänge 24 V DC

  • 8 digitale Ausgänge 24 V DC, 0,5 A max

  • Modulweise galvanisch getrennt

  • Fast counter(schneller Zähler)

  • XC-Version für den Einsatz unter extremen Umgebungsbedingungen erhältlich

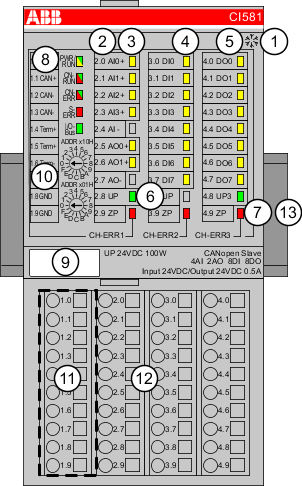

CI581-01
1

I/O-Bus

2

Zuordnung von Klemmennummer und Signalname

3

6 gelbe LED zur Anzeige der Signalzustände an den Analogeingängen/-ausgängen (AI0 - AI3, AO0 - AO1)

4

8 gelbe LED zur Anzeige der Signalzustände an den Digitaleingängen (DI0 - DI7)

5

8 gelbe LED zur Anzeige der Signalzustände an den Digitalausgängen (DO0 - DO7)

6

2 grüne LED zur Statusanzeige der Versorgungsspannung UP und UP3

7

3 rote LED zur Anzeige von Fehlern (CH-ERR1, CH-ERR2, CH-ERR3)

8

5 System-LED: PWR/RUN, CN-RUN, CN-ERR, S-ERR, I/O-Bus

9

Beschriftungsschild

10

2 Drehschalter zum Einstellen der CANopen Node-ID

11

10 Klemmen zum Anschließen der CANopen-Bussignale

12

Terminal Unit

13

Hutschiene

Snowflake, 1_4

Zeichen für XC-Version

  • Verwendungszweck
  • Funktionsweise
  • Anschlüsse
  • Interner Datenaustausch
  • Adressierung
  • Konfiguration der Ein- und Ausgänge
  • Parametrierung
  • Diagnose
  • Status-LEDs
  • Messbereiche
  • Technische Daten
  • Abmessungen
  • Bestelldaten
