16 digitale Ausgänge, 24 V DC, 0,5 A max.
-
8 konfigurierbare digitale Eingänge/Ausgänge (24 V DC, 0,5 A max.)
-
4 analoge Eingänge, Spannung, Strom und RTD, Auflösung 12 Bit inklusive Vorzeichen
-
2 Analogausgänge, Spannung und Strom, Auflösung 12 Bit inklusive Vorzeichen
-
Fast counter(schneller Zähler)
-
Modulweise galvanisch getrennt
-
XC-Version für den Einsatz unter extremen Umgebungsbedingungen erhältlich

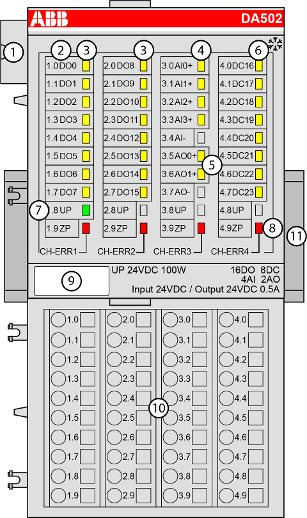

1
I/O-Bus
2
Zuordnung Klemmennummer - Signalname
3
16 gelbe LED zur Anzeige der Signalzustände der Digitalausgänge DO0 - DO15
4
4 gelbe LED zur Anzeige der Signalzustände der Analogeingänge AI0 - AI3
5
2 gelbe LED zur Anzeige der Signalzustände der Analogausgänge AO0 - AO1
6
8 gelbe LED zur Anzeige der Signalzustände der konfigurierbaren Digitaleingänge/-ausgänge DC16 - DC23
7
1 grüne LED zur Statusanzeige der Prozess-Versorgungsspannung UP
8
4 rote LED zur Anzeige von Fehlern
9
Beschriftungsschild
10
Terminal Unit
11
Hutschiene
Zeichen für XC-Version
-
Verwendungszweck
-
Funktion
-
Anschlüsse
-
Interner Datenaustausch
-
Konfiguration der Ein- und Ausgänge
-
Parametrierung
-
Diagnose
-
Status-LEDs
-
Messbereiche
-
Technische Daten
-
Abmessungen
-
Bestelldaten
