DI562 - Digitales Eingangsmoduldl-permalink__symbolPermanentlink

  • 16 digitale Eingänge 24 V DC / 24 V AC (I0 ... I15) in 2 Gruppen

  • gruppenweise galvanisch getrennt

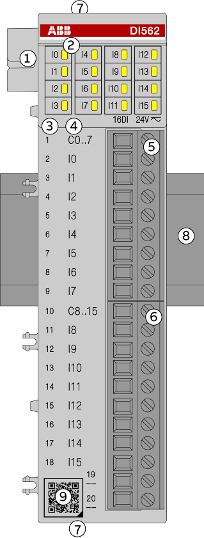

ILL_2024_DI562_Product Fig

1

I/O-Bus

2

16 gelbe LED zur Anzeige der Signalzustände der Eingänge I0 ... I15

3

Klemmennummer

4

Zuordnung der Signalnamen

5

Klemmenleiste für Eingangssignale (9- polig)

6

Klemmenleiste für Eingangssignale (11- polig)

7

2 Bohrungen für die Wandmontage mit Schrauben

8

Hutschiene

9

QR-Code für Datenblatt
