PM5012, PM5032, PM5052, PM5072, PM5082, PM5092dl-permalink__symbolPermanentlink

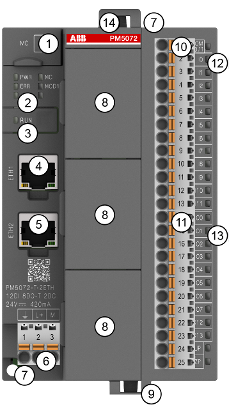

Abb. 29: Beispiel: PM5072-T-2ETH
PM5072-T-2ETH_without_option_boards_and_terminal_blocks

1

Mikro-Speicherkartensteckplatz

2

5 LED zur Anzeige des Status des Prozessor-Moduls (Stromversorgung, Fehler, Betrieb, MC, MOD1)

3

RUN-Taste

4

RJ45-Buchse für Ethernet1-Anschluss

5

RJ45-Buchse für Ethernet-2-Anschluss (verfügbar für PM50x2- T-2ETH))

6

3-polige Klemmenleiste für 24-V-DC-Stromversorgung

7

2 Montagelöcher zur Befestigung mit Schrauben

8

Abdeckung für den Optionsbaugruppensteckplatz (die Anzahl der verfügbaren Steckplätze variiert je nach CPU-Typ)

9

Kabelbefestigung

10

13-polige Klemmenleiste für Onboard-E/As

11

12-polige Klemmenleiste für Onboard-E/As (nicht verfügbar an PM5012-x-ETH)

12

12 LED zur Anzeige der Signalzustände

13

10 LED zur Anzeige der Signalzustände

14

Zubehör für Kabelzugentlastung TA5301-CFA oben am Gehäuse (optional)

Das Prozessor-Modul ist mit steckbaren Klemmenleisten dargestellt. Diese Klemmenleisten sind separat erhältlich.

Das Zubehör für Kabelzugentlastung oben am Gehäuse ist optional.

Verwenden Sie das TA5301-CFA-Zubehör für Kabelzugentlastung, um eine Zugentlastung sicherzustellen.

Es kann nur für AC500-eCo E/A-Module verwendet werden.

Die PM50x2-Prozessor-Module werden standardmäßig mit Abdeckungen für die Optionsbaugruppensteckplätze geliefert.

Es gibt verschiedene TA51xx-Optionsbaugruppen für die Prozessor-Module, die separat erhältlich sind.

Welche und wie viele Optionsbaugruppen gesteckt werden können, hängt vom entsprechenden Prozessor-Modul ab.

Tab. 32: AC500-eCo Prozessormodule mit ihren wichtigsten Eigenschaften

Prozessormodule

Maximale Gesamtgröße der herunterladbaren Anwendung

Konfigurierbarer Eingang/Ausgang

Digitale Eingänge

Digitale Ausgänge

Stromversorgung

Ethernet Schnittstellen

Steckplätze für Optionsbaugruppen

Basis-CPUs

PM5012-T-ETH

1 MB

davon 256 kB für dynamisch zugewiesenen Anwenderprogrammcode und Daten

-

6

4 (Transistor)

24 V DC

1

1

PM5012-R-ETH

1 MB

davon 256 kB für dynamisch zugewiesenen Anwenderprogrammcode und Daten

-

6

4 (Relais)

24 V DC

1

1

Standard-CPUs

PM5032-T-ETH

5 MB

davon 512 kB für dynamisch zugewiesenen Anwenderprogrammcode und Daten

2 (Transistor)

12

8 (Transistor)

24 V DC

1

2

PM5032-R-ETH

5 MB

davon 512 kB für dynamisch zugewiesenen Anwenderprogrammcode und Daten

2 (Transistor)

12

6 (Relais)

24 V DC

1

2

PM5052-T-ETH

7 MB

davon 768 kB für dynamisch zugewiesenen Anwenderprogrammcode und Daten

2 (Transistor)

12

8 (Transistor)

24 V DC

1

3

PM5052-R-ETH

7 MB

davon 768 kB für dynamisch zugewiesenen Anwenderprogrammcode und Daten

2 (Transistor)

12

6 (Relais)

24 V DC

1

3

Pro CPUs

PM5072-T-2ETH

9 MB

davon 1 MB für dynamisch zugewiesenen Anwenderprogrammcode und Daten

2 (Transistor)

12

8 (Transistor)

24 V DC

2

3

PM5072-T-2ETHW *)

9 MB

davon 1 MB für dynamisch zugewiesenen Anwenderprogrammcode und Daten

2 (Transistor)

12

8 (Transistor)

24 V DC

2

3

PM5082-T-2ETH

9 MB

davon 1 MB für dynamisch zugewiesenen Anwenderprogrammcode und Daten

2 (Transistor)

12

8 (Transistor)

24 V DC

2

3

PM5092-T-2ETH

9 MB

thereof 2 MB for user program code and data dynamically allocated

2 (Transistor)

12

8 (Transistor)

24 V DC

2

3

*) W = weiter Temperaturbereich
