Prozessormodule mit Onboard-Schnittstellen:
-
PM5630-2ETH: Prozessormodul, Speicher 8 MB, mit Ethernet Unterstützung (onboard Ethernet) - 2 Netzwerkschnittstellen RJ45, CAN und COM1 auf dem Modulträger.
-
PM5650-2ETH: Prozessormodul, Speicher 80 MB, mit Ethernet Unterstützung (onboard Ethernet) - 2 Netzwerkschnittstellen RJ45, CAN und COM1 auf dem Modulträger.
-
PM5670-2ETH: Prozessormodul, Speicher 160 MB, mit Ethernet Unterstützung (onboard Ethernet) - 2 Netzwerkschnittstellen RJ45, CAN und COM1 auf dem Modulträger.
-
PM5675-2ETH: Prozessormodul, 160 MB, 8 GB Flash-Disk, mit Ethernet Unterstützung (onboard Ethernet) - 2 Netzwerkschnittstellen RJ45, CAN und COM1 auf dem Modulträger.
-
XC-Version für den Einsatz unter extremen Umgebungsbedingungen erhältlich

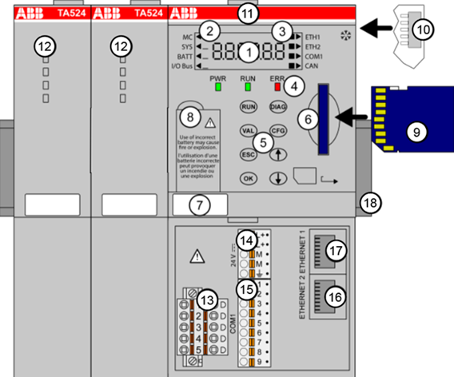

1
6 7-Segment-Statusdisplay mit Hintergrundbeleuchtung
2
"Dreieck" wird für "Artikel" angezeigt
3
"Quadrat" wird für "Staat" angezeigt
4
3 Status-LEDs
5
8 Funktionstasten
6
Speicherkartensteckplatz
7
Beschriftungsschild
8
Compartment for TA521 - adapter cable with button cell or TA522 - adapter for CR2450 battery
9
Speicherkarte
10
I/O-Bus für den Anschluss von E/A-Modulen
11
Steckplatz für Prozessormodul (Prozessormodul auf Modulträger montiert)
12
Steckplätze für Kommunikationsmodule (mehrere, je nach Modulträger; nicht verwendete Steckplätze müssen mit TA524 abgedeckt werden)
13
Schnittstelle für CAN (5-polige Klemmenleiste, abnehmbar)
14
Stromversorgung (5-polige Klemmenleiste, abnehmbar)
15
Serielle Schnittstelle COM1 (9-polige Klemmenleiste, abnehmbar)
16
RJ45-Buchse für ETHERNET1-Anschluss
17
RJ45-Buchse für ETHERNET2-Anschluss
18
Hutschiene
Zeichen für XC-Version
-
Kurzbeschreibung
-
Anschlüsse
-
Speicherelemente
-
LEDs, Display und Funktionstasten an der Frontplatte
-
Technische Daten
-
Abmessungen
-
Bestelldaten
