TA522 - Adapter für CR2450-Batteriedl-permalink__symbolPermanentlink

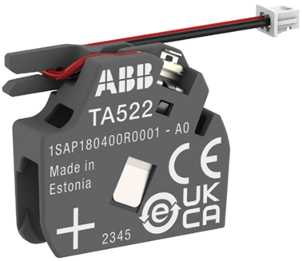

  • Adapter für CR2450-Batterie, 3 V, 560 mAh

  • Die primäre CR2450-Lithiumbatterie ist nicht im Lieferumfang enthalten.

TA522_adapter

Zweck

Dieses Dokument beschreibt nur die Handhabung des TA522-Adapters für CR2450-Batterien. Alle Informationen zur Handhabung einer gepufferten Lithium-Primärbatterie finden Sie in der TA521-Dokumentation.

VORSICHT

VORSICHT
VORSICHT
VORSICHT

VORSICHT

VORSICHT

Verletzungsgefahr und Gefahr der Beschädigung des Produkts!

Unsachgemäße Installation und Wartung kann zu Verletzungen und Beschädigungen des Produkts führen!

  • Installation und Wartung dürfen nur nach den technischen Regeln, Richtlinien und einschlägigen Normen, z. B. EN 60204-1, vorgenommen werden.

  • Nur von qualifiziertem Personal.

VORSICHT

VORSICHT
VORSICHT
VORSICHT

VORSICHT

VORSICHT

Die Lithiumbatterie CR2450 ist die einzige primäre Lithiumbatterie, die mit AC500-Geräten verwendet werden kann.

  • Verwenden Sie den TA522-Adapter nicht mit einer nicht zugelassenen primären Lithiumbatterie. Dies kann zu Produktschäden und Datenverlust führen.

  • Ersetzen Sie die primäre Lithiumbatterie nur bei aktivierter Versorgungsspannung.

  • Ausgediente Lithium-Primärbatterien müssen aus Gründen des Umweltschutzes recycelt werden.

VORSICHT

VORSICHT
VORSICHT
VORSICHT

VORSICHT

VORSICHT

Der TA522-Adapter kann nicht mit AC500-XC verwendet werden. Weitere Informationen zu AC500-XC finden Sie in der TA521-Dokumentation.

VORSICHT

VORSICHT
VORSICHT
VORSICHT

VORSICHT

VORSICHT

Explosionsgefahr!

Die primäre Lithiumbatterie darf nicht geöffnet, aufgeladen oder auseinander genommen werden. Der Versuch die primäre Lithiumbatterien zu laden, führt zu Überhitzung und kann zu Explosionen führen.

Schützen Sie die Batterien vor Hitze und Feuer und lagern Sie sie an einem trockenen Ort.

Schließen Sie die primäre Lithiumbatterien niemals kurz und betreiben Sie die Batterie niemals mit umgekehrter Polarität. Die primäre Lithiumbatterie kann überhitzen und explodieren. Vermeiden Sie unbeabsichtigte Kurzschlüsse, bewahren Sie die Lithiumbatterien nicht in Metallbehältern auf und legen Sie sie nicht auf metallische Unterlagen. Austretendes Lithium ist gesundheitsgefährdend.

Um Datenverluste oder Probleme zu vermeiden, sollte die primäre Lithiumbatterie nach 3 Jahren Nutzung oder zumindest so bald wie möglich nach Erhalt der "Warnung bei schwacher primärer Lithiumbatterie" ausgetauscht werden.

Verwenden Sie als Ersatz keine primäre Lithiumbatterie, die älter als 3 Jahre ist, und halten Sie die primäre Lithiumbatterie nicht zu lange auf Lager.

Um die Kapazität der primären Lithiumbatterie anzuzeigen, verwenden Sie den PLC Shell-Befehl „Batt“.

Um den korrekten Betrieb sicherzustellen und den Verlust von Daten zu vermeiden, muss die primäre Lithiumbatterie immer bei eingeschaltetem System ausgetauscht werden. Ohne primäre Lithiumbatterie und Spannungsversorgung ist keine Datenpufferung möglich.

Das Zubehör TA522 dient zur nullspannungssicheren Stromversorgung des remanenten Speichers und der Echtzeituhr der AC500 V3 CPU-Module PM5630, PM5650, PM5670, PM5675, PM5680, PM5685.

In general the AC500 devices are supplied without primary cells. In case a primary lithium battery is desired (e.g. for SRAM storage and RTC buffering while the processor module is not powered) order one of the following accessories:

  • TA521: primary lithium battery. It is the accessory to be assembled directly in the primary battery compartment. TA521 is mandatory in case of using a AC500 processor module with XC variant. Note that TA521 is delivered with a CR2450 primary lithium battery. Refer to TA521 documentation for more information.

  • TA522: adapter for CR2450 battery. It is the accessory for a more comfortable assembly and replacement of a CR2450 primary lithium battery. Note that the adapter for CR2450 battery is offered and delivered without a CR2450 primary lithium battery (not to be ordered at ABB).

The following CR2450 primary lithium battery have been tested and are recommended in combination with the TA522 adapter:

Manufacturer

Name

Capacity

Temp. Bereich

Renata

CR2450N

540 mAh

-40 – +85 °C

Maxell

CR2450HR

550 mAh

-40 – +125 °C
VORSICHT

VORSICHT
VORSICHT
VORSICHT

VORSICHT

VORSICHT

Do not use unapproved primary lithium battery, it can cause data loss.

The CPU monitors the discharge degree of the primary battery. A warning is issued before the primary lithium battery condition becomes critical (about 2 weeks before). Once the warning message appears, the primary lithium battery should be replaced as soon as possible.

After installation of the adapter for CR2450 battery, make sure that the primary lithium battery is correctly recognized by the device. In the Automation Builder under „CPU Parameters“ -> „Check battery“. Activate that the value is set to „ON“ and no primary lithium battery error is displayed on the device (Warning E4).

Gebrauchsanweisung

  • Do not short-circuit or re-charge the primary lithium battery! Die Batterie kann sich dadurch übermäßig erhitzen und explodieren.

  • Replace the primary lithium battery with supply voltage ON in order not to risk data being lost.

  • Dispose of the adapter for battery in accordance with local regulations. (Note: Product contains nickel-plated stainless steel sheet, copper wires, plastics)

  • Recycle exhausted primary lithium battery meeting the environmental standards.

Crossed-out_bin

Primary lithium battery lifetime

The primary lithium battery lifetime is the time the primary lithium battery can store data while the processor module is not powered. As long as the processor module is powered, the primary lithium battery will only be discharged by its own leakage current.

To avoid a short primary lithium battery discharge, the primary lithium battery should always be inserted or replaced while the processor module is under power, then the primary lithium battery is correctly recognized and will not shortly discharged.

Einfügung

WARNUNG

WARNUNG
WARNUNG
WARNUNG

WARNUNG

WARNUNG

Brand- und Explosionsgefahr!

Die Verwendung einer falschen primären Lithiumbatterie kann zu Brand oder Explosion führen.

TA522_installation procedure

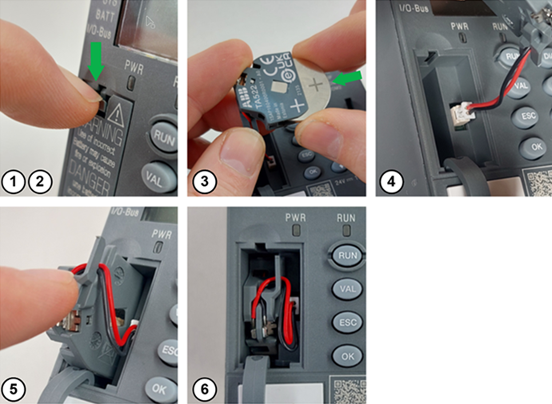

  1. Öffnen Sie das Fach für die primäre Lithiumbatterie mit dem kleinen Verriegelungsmechanismus (in Pfeilrichtung drücken), drücken Sie ihn nach unten und schieben Sie die Klappe herunter. Die Klappe ist an der Frontplatte des Prozessormoduls befestigt und kann nicht entfernt werden.

  2. Nehmen Sie den TA522-Adapter aus der Verpackung und legen Sie die primäre Lithiumbatterie (Typ CR2450) in den TA522-Adapter ein.

  3. Achten Sie auf die richtige Polarität gemäß den Markierungen auf dem TA522-Adapter und der primären Lithiumbatterie selbst.

  4. Stecken Sie den Stecker der primären Lithiumbatterie in die kleine Anschlussöffnung des Fachs. Der Stecker ist mit einer Kodierung versehen, um die richtige Polarität zu finden (rot = Pluspol = oben).

  5. Setzen Sie den TA522-Adapter für die CR2450-Batterie in das Fach ein und schieben Sie ihn bis zum Boden des Fachs.

  6. Verlegen Sie das Kabel so, dass sich der Deckel schließen lässt.

  7. Ziehen Sie die Tür hoch und drücken Sie, bis der Verriegelungsmechanismus einrastet.

Auswechseln der primären Lithiumbatterie

Primary_battery_replacement_TA522

  1. Stellen Sie sicher, dass das System mit Strom versorgt wird.

  2. Öffnen Sie das Fach für die primäre Lithiumbatterie mit dem kleinen Verriegelungsmechanismus, drücken Sie ihn nach unten und schieben Sie die Klappe herunter. Die Klappe ist an der Frontplatte des Prozessormoduls befestigt und kann nicht entfernt werden.

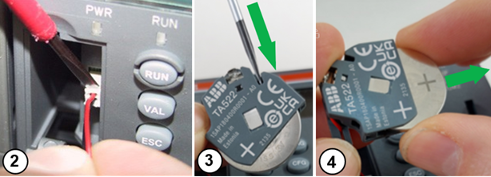

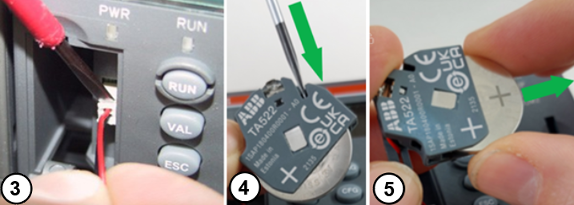

  3. Nehmen Sie die alte primäre Lithiumbatterie TA521 oder den Adapter TA522 aus dem primären Lithiumbatteriefach. Ziehen Sie dann den kleinen Stecker mit einem Schraubendreher aus der Steckdose. Versuchen Sie, nicht am Kabel zu ziehen.

  4. Drücken Sie die alte primäre Lithiumbatterie mit einem Schraubendreher aus dem TA522-Adapter für CR2450-Batterien.

  5. Ersetzen Sie die primäre Lithiumbatterie vom Typ CR2450.

  6. Befolgen Sie die vorherigen Anweisungen zum Einsetzen einer neuen primären Lithiumbatterie ⮫ „Einfügung“.

Parameter

Wert

Nennspannung

3 V

Nennkapazität

560 mAh

Verpolschutz

Ja, durch mechanische Kodierung des Steckers.

Isolierung

The primary lithium battery is completely insulated.

Anschluss

Red = positive pole = above at plug, black = negative pole

Weight (without primary lithium battery)

2 g

Abmessungen

26 x 10 x 23 mm (L x W x H)

For primary lithium battery type

CR2450 (Renata CR2450N and Maxell CR2450HR, 3V, minimum 540 mAh)

Bestelldaten

Teilenr.

Beschreibung

Produkt-Lebenszyklus-Phase *)

1SAP 180 400 R0001

TA522, adapter for CR2450 battery

Active

*) Module im Lebenszyklus Classic sind ab Lager verfügbar, werden aber für die Planung und Inbetriebnahme neuer Anlagen nicht empfohlen.
