TU517 und TU518 für die Kommunikation Schnittstelle Module

TU517, Klemmeneinheit, 24 V DC, Schraubklemmen
TU518, Klemmeneinheit, 24 V DC, Federklemmen
TU518-XC, Klemmeneinheit, 24 V DC, Federklemmen, XC-Version

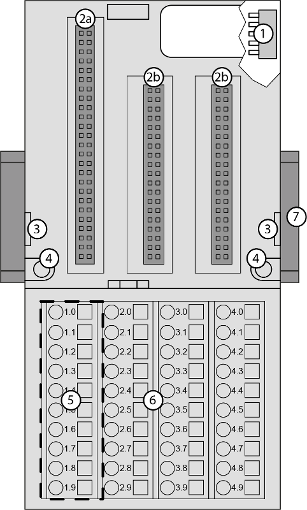

1

I/O-Bus (10-polig, Buchse) für den Anschluss der ersten Terminal Unit

2a

Stecker (2x 25 Anschlüsse) für den Anschluss des eingesteckten Kommunikationsschnittstellenmoduls

2b

Stecker (2x 19 Anschlüsse) für den Anschluss des eingesteckten Kommunikationsschnittstellenmoduls

3

Durch Einstecken eines Schraubendrehers an dieser Stelle lassen sich die Terminal Unit und die daneben montierte I/O Terminal Unit auseinanderschieben.

4

2 Bohrungen für Wandmontage

5

10 Anschlussklemmen zum Anschließen des Bus-Systems

6

30 Anschlussklemmen für Signale und Prozess-Versorgungsspannungen (UP und UP3)

7

Hutschiene

Die Kommunikationsschnittstellenmodule werden in das Endgerät eingesteckt. Wenn sie richtig eingesteckt sind, werden sie mit zwei mechanischen Schlössern gesichert. Alle Verbindungen werden über die Klemmeneinheit hergestellt, was das Entfernen und Austauschen der Kommunikationsschnittstellenmodule ermöglicht, ohne die Verdrahtung an der Klemmeneinheit zu stören.

XC-Version

XC = eXtreme Conditionen

Extreme Bedingungen

Endgeräte für den Einsatz in extremen Umgebungsbedingungen haben kein Snowflake, 1_4 Zeichen für XC Version.

Die Zahl 4 in der Teilenr. 1SAP4... (Etikett) kennzeichnet die XC-Version.

Klemmen

Schraubklemmen			Federzugklemmen
Leiter		Schraubendreher	Leiter		Schraubendreher (zum Öffnen der Federzugklemme)

Die Klemmen 2.8, 3.8, 2.9, 3.9 und 4.9 sind innerhalb der Klemmeneinheit elektrisch miteinander verbunden.

Die Klemmen haben immer die gleiche Belegung, unabhängig vom gesteckten Kommunikations-Schnittstellenmodul:

Klemmen 2.8 und 3.8: Prozessversorgungsspannung UP = +24 V DC
Klemme 4.8: Prozessversorgungsspannung UP3 = +24 V DC
Klemmen 2.9, 3.9 und 4.9: Prozessversorgungsspannung ZP = 0 V

Die Belegung der anderen Klemmen ist abhängig vom eingesetzten Kommunikations-Schnittstellenmodul (siehe Kommunikations-Schnittstellenmodule für CANopen und PROFIBUS).
