Dialog 'Anzeigeeinstellungen bearbeiten'

Funktion: Der Dialog enthält die Konfiguration der Anzeigeeinstellungen des Tracediagramms für die X- und die Y-Achse und bietet eine Vorschau auf das Tracediagramm.

Aufruf: Schaltfläche „Anzeige“ im Dialog „Tracekonfiguration“.

„Y-Achse hinzufügen“

Erweitert das Tracediagramm um eine Y-Achse.

Folge: Der Dialog „Tracekonfiguration“ enthält unter Variableneinstellungen in Option „Zugehörige Achse“ eine erweiterte Auswahl an Y-Achsen.

„Y-Achse löschen“

Löscht die Y-Achse, deren Registerkarte sichtbar ist.

Registerkarte 'X-Achse'

„Anzeigemodus“	Skalierung „Auto“: : CODESYS skaliert automatisch. „Feste Länge“: : CODESYS stellt einen Abschnitt mit konstanter „Länge“ dar. „Fest“: : CODESYS stellt einen Abschnitt von „Minimum“ bis „Maximum“ dar.
„Minimum“	Anfangswert des Abschnitts. Voraussetzung: „Anzeigemodus“ ist „Fest“.
„Maximum“	Endwert des Abschnitts. Voraussetzung: „Anzeigemodus“ ist „Fest“.
„Länge“	Konstante Länge des Abschnitts.
„Gitter“	: Diagramm mit vertikalen Gitterlinien. Wählen Sie die Farbe der Linie aus der Farbauswahlliste.

Tab. 734: „Skalenstriche“
„Fester Abstand“	: CODESYS zeichnet Teilstriche mit „Abstand“ und „Unterteilung“.
„Abstand“	Abstand der Teilstriche
„Unterteilungen“	Anzahl der Unterteilungen zwischen 2 Teilstrichen

„Schriftart“

Schriftart für die X-Achse

Registerkarte 'Y-Achse'

„Anzeigemodus“	Skalierung „Auto“: :CODESYS skaliert automatisch. „Fest“: : CODESYS stellt einen Abschnitt von „Minimum“ bis „Maximum“ dar.
„Minimum“	Literal, Variable (ganzzahliger Datentyp) oder konstante Variable (ganzzahliger Datentyp). Sie enthält den Anfangswert des Abschnitts. Voraussetzung: „Anzeigemodus“ ist „Fest“. Beispiele : `‎20,PLC_PRG.iLimit_Min, GVL.c_iLimit_Min‎` Hinweis: Die Variable muss einen Initialwert besitzen. Dies ist wichtig für die Offline-Darstellung und die Skalenunterteilung. Beispiel `‎iLimit_Min : INT := 20‎`
„Maximum“	Literal, Variable (ganzzahliger Datentyp) oder konstante Variable (ganzzahliger Datentyp). Sie enthält den Endwert des Abschnitts. Voraussetzung: „Anzeigemodus“ ist „Fest“. Beispiele : `‎80,PLC_PRG.iLimit_Max, GVL.c_iLimit_Max‎` Hinweis: Die Variable muss einen Initialwert besitzen. Dies ist wichtig für die Offline-Darstellung und die Skalenunterteilung. Beispiel `‎iLimit_Max : INT := 80‎`
„Gitter“	: Diagramm mit Gitterlinie. Wählen Sie die Farbe der Linie aus der Farbauswahlliste.
„Beschriftung“	: Die Beschreibung wird an der Achse angezeigt.

Tab. 735: „Skalenstriche“
„Fester Abstand“	: CODESYS zeichnet Teilstriche mit „Abstand“ und „Unterteilung“.
„Abstand“	Abstand der Teilstriche
„Unterteilungen“	Anzahl der Unterteilungen zwischen 2 Teilstrichen

„Schriftart“

Schriftart für die Y-Achse

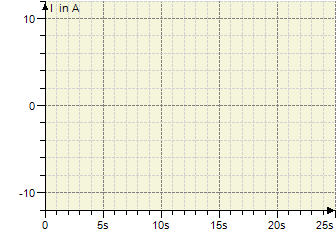

Vorschau des Tracediagramms

„Hintergrundfarbe“

„Kein Hintergrund“: Transparente Darstellung ohne Hintergrundfarbe.
„Hintergrund zeichnen“: Hintergrundfarbe entsprechend der Auswahl unterhalb
„Aus Visualisierungsstil“: Hintergrundfarbe wie im Visualisierungsstil definiert

„Rücksetzen“	CODESYS setzt alle Einstellungen auf die Voreinstellung zurück
„Als Standard verwenden“	CODESYS speichert die Einstellungen als Voreinstellungen
