Variable: VAR_IN

Eine ‎VAR_IN_OUT‎ -Variable ist eine Eingabe-/Ausgabevariable, die Teil einer POE-Schnittstelle ist und als formaler Übergabeparameter dient.

Syntax

<keyword> <POU name>
VAR_IN_OUT
    <variable name> : <data type> ( := <initialization value> )? ;
END_VAR

<keyword> : FUNCTION | FUNCTION_BLOCK | METHOD | PRG

Sie können eine Eingangs-/Ausgangsvariable im Deklarationsabschnitt ‎VAR_IN_OUT‎ in den POEs ‎PRG‎, ‎FUNCTION_BLOCK‎, ‎METHOD‎ oder ‎FUNCTION‎ deklarieren. Optional kann eine Konstante des deklarierten Datentyps als Initialisierungswert zugewiesen werden. Die Variable ‎VAR_IN_OUT‎ kann gelesen und geschrieben werden.

Verwendung als

Rufen Sie an: Wenn eine POE aufgerufen wird, erhält die formale Variable ‎VAR_IN_OUT‎ die tatsächliche Variable ("pass-by-reference variable") als Argument. Zur Laufzeit werden bei der Übergabe von Parametern keine Kopien erzeugt. Stattdessen erhält die formale Variable einen Verweis auf die tatsächliche Variable, die aus der Ferne übergeben wird. Die referenziellen Variablen enthalten intern eine Speicheradresse als Wert zum eigentlichen Wert (pass as pointer, call-by-reference). Es ist nicht möglich, eine Konstante (Literal) oder eine Bitvariable direkt als Argument anzugeben.
Lese-/Schreibzugriff innerhalb der POE: Wird die Variable innerhalb der POE beschrieben, so wirkt sich dies auf die übergebene Variable aus. Wenn die POE verlassen wird, bleiben alle vorgenommenen Änderungen erhalten. Das bedeutet, dass eine POE ihre ‎VAR_IN_OUT‎ Variablen genauso verwendet wie die aufrufende POE ihre Variablen. Der Lesezugriff ist immer erlaubt.
Lese-/Schreibzugriff aus der Ferne: ‎VAR_IN_OUT‎ Variablen können nicht direkt aus der Ferne über ‎<function block instance name>.<variable name>‎ gelesen oder geschrieben werden. Dies funktioniert nur für die Variablen ‎VAR_INPUT‎ und ‎VAR_OUTPUT‎.
Übergabe von String-Variablen: Wenn eine String-Variable als Argument übergeben wird, sollten die tatsächliche Variable und die formale Variable die gleiche Länge haben. Andernfalls kann die übergebene Zeichenkette ungewollt manipuliert werden. Dieses Problem tritt bei den Parametern von ‎VAR_OUTPUT CONSTANT‎ nicht auf.
Übergabe von Bit-Variablen: Eine Bit-Variable kann nicht direkt an eine ‎VAR_IN_OUT‎ -Variable übergeben werden, da sie eine Zwischenvariable benötigt.
Weitergabe von Eigenschaften: Nicht erlaubt

Wird eine Zeichenkette als Variable oder Konstante an eine formale ‎VAR_IN_OUT CONSTANT‎ Variable übergeben, so wird die Zeichenkette automatisch vollständig übergeben. Sie müssen die Länge der Zeichenfolge nicht überprüfen.

Für weitere Informationen siehe: "VAR_IN_OUT CONSTANT" Übergabevariable

Beispiel

Übergabe von Arrays

TYPE DUT_A :
STRUCT
        xA: BOOL;
        iB: INT;
END_STRUCT
END_TYPE

FUNCTION_BLOCK FB_SetArray
VAR_IN_OUT
        aData_A : ARRAY[0..1] OF DUT_A; // Formal variable
END_VAR
aData_A[0].xA := TRUE;
aData_A[0].iB := 100;

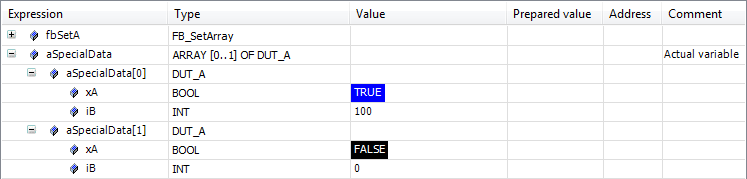

PROGRAM PLC_PRG
VAR
        fbSetA : FB_SetArray;
        aSpecialData : ARRAY[0..1] OF DUT_A; // Actual variable
END_VAR
fbSetA(aData_A := aSpecialData);

Übergabe von Zeichenketten

{attribute 'qualified_only'}
VAR_GLOBAL
        g_sDEV_STATUS : STRING(25) := 'Device_A';
END_VAR

FUNCTION_BLOCK FB_SetStatus
VAR_IN_OUT
        sDeviceStatus : STRING(25); // Formal parameter
END_VAR
sDeviceStatus := CONCAT(sDeviceStatus, ' Activ');

PROGRAM PLC_PRG
VAR
        fbDoB : FB_SetStatus;
END_VAR
fbDoB(sDeviceStatus := GVL.g_sDEV_STATUS); //Call with actual parameter

Die Variable ‎sDeviceStatus‎ ist Teil der POE-Schnittstelle von ‎FB_B‎. Beim Aufruf von ‎fbDoB‎ wird der Zeichenkette zunächst ein Gerätename zugewiesen und dann die Zeichenkette manipuliert.

Übergabe von Bit-Variablen

VAR_GLOBAL
        xBit0 AT %MX0.1 : BOOL;
        xTemp : BOOL;
END_VAR

FUNCTION_BLOCK FB_DoSomething
VAR_INPUT
        xIn : BOOL;
END_VAR
VAR_IN_OUT
        xInOut : BOOL;
END_VAR
IF xIn THEN
        xInOut := TRUE;
END_IF

PROGRAM PLC_PRG
VAR
        xIn : BOOL;
        DoSomething_1  : FB_DoSomething;
        DoSomething_2  : FB_DoSomething;
END_VAR

// The following line of code causes a compiler error:
// C0201: Typ 'BIT' is not equal to type 'BOOL' of VAR_IN_OUT 'xInOut'
DoSomething_1(xIn := xIn, xInOut := xBit0);

// Workaround
xTemp := xBit0;
DoSomething_2(xIn := xIn, xInOut := xTemp);
xBit0 := xTemp;

Das Programm ruft die Funktionsblockinstanzen ‎DoSomething_1‎ und ‎DoSomething_2‎ auf. Durch die direkte Zuweisung der Bitvariablen ‎xBit0‎ an den Eingang ‎VAR_IN_OUT‎ wird beim Aufruf der Instanz ‎DoSomething_1‎ ein Compilerfehler erzeugt. Im Gegensatz dazu ist der Aufruf der Instanz ‎DoSomething_2‎ mit der Zuweisung einer Zwischenvariablen korrekter Code.

Variable übertragen ‎VAR_IN_OUT CONSTANT‎
