Digitales Sicherheits-E/A-Modul DX581-S

Dies ist die Web-Ausgabe der Originalfassung des ‎⮫ AC500-S Sicherheitshandbuchs, Version 1.3.2. Diese Web-Ausgabe dient lediglich zur schnellen Orientierung. Für die Einhaltung der Anforderungen in Bezug auf Anwendungen der funktionalen Sicherheit muss das Original-Sicherheitshandbuch verwendet werden.

Elemente des Moduls

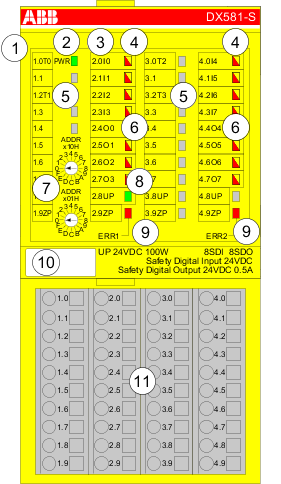

Abb. 464: Digitales Sicherheits-E/A-Modul DX581-S, eingesteckt in Klemmenblock TU582-S
03.04.041_DX581-S elements

1

I/O-Bus

2

System-LED

3

Zuordnung Klemmennummer – Signalname

4

8 gelb/rote LEDs Signalstatus I0 … I3/I4 … I7

5

4 Testimpuls-Ausgänge T0 … T1/T2 … T3

6

8 gelb/rote LEDs Signalstatus O0 … O3 / O4 … O7

7

2 Drehschalter für PROFIsafe-Adresse

8

Grüne LED für Prozessspannung UP

9

Rote LEDs zur Anzeige von Modulfehlern

10

Beschriftungsschild (TA525)

11

E/A-Klemmenblock (TU582-S)

  • Verwendungszweck
  • Funktionalität
  • Montage, Abmessungen und elektrischer Anschluss
  • Interner Datenaustausch
  • Konfiguration der Ein- und Ausgänge
  • Parametrierung
  • Anschlussbeispiele DX581-S
  • LED-Statusanzeige
  • Technische Daten
  • Bestelldaten
