Digitales Sicherheits-Eingabemodul DI581-S

Dies ist die Web-Ausgabe der Originalfassung des ‎⮫ AC500-S Sicherheitshandbuchs, Version 1.3.2. Diese Web-Ausgabe dient lediglich zur schnellen Orientierung. Für die Einhaltung der Anforderungen in Bezug auf Anwendungen der funktionalen Sicherheit muss das Original-Sicherheitshandbuch verwendet werden.

Elemente des Moduls

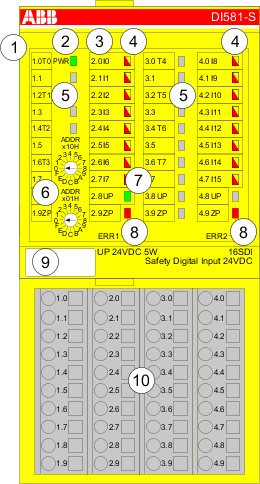

Abb. 444: Digitales Sicherheits-Eingabemodul DI581-S, eingesteckt in Klemmenblock TU582-S
03.03.021_DI581-S elements

1

I/O-Bus

2

System-LED

3

Zuordnung Klemmennummer – Signalname

4

16 gelb/rote LEDs Signalstatus I0 … I7/I8 … I15

5

8 eindeutige phasenverschobene Testimpuls-Ausgänge T0 … T3/T4 … T7

6

2 Drehschalter für PROFIsafe-Adresse

7

Grüne LED für Prozessspannung UP

8

Rote LEDs zur Anzeige von Modulfehlern

9

Beschriftungsschild (TA525)

10

E/A-Klemmenblock (TU582-S)

  • Verwendungszweck
  • Funktionalität
  • Montage, Abmessungen und elektrischer Anschluss
  • Interner Datenaustausch
  • Konfiguration der Ein- und Ausgänge
  • Parametrierung
  • Anschlussbeispiele DI581-S
  • LED-Statusanzeige
  • Technische Daten
  • Bestelldaten
